POPIS VÝROBKU

Bezpečnostní systém, který brání předčasnému odjezdu vozidla od nakládací rampy a zvyšuje tak bezpečnost pracovníků ve skladech. Zároveň přináší i všechny další benefity. Zavedením systému Salvo se eliminuje faktor lidské chyby při nakládkách/vykládkách, a vytvoří tak celkově bezpečnější pracovní prostředí.

AKCE

FUNKCE

1. Řidič s vozidlem nacouvá k doku (nakládací rampě).

2. U správce skladu si řidič vyzvedne rukojeť Salvo. V rukojeti je klíč, který zatím není možné vyjmout.

3. Řidič se vrátí k návěsu a odpojí přívod vzduchu do brzd. Tím brzdy návěsu vyřadí z provozu a s návěsem není možné pohybovat.

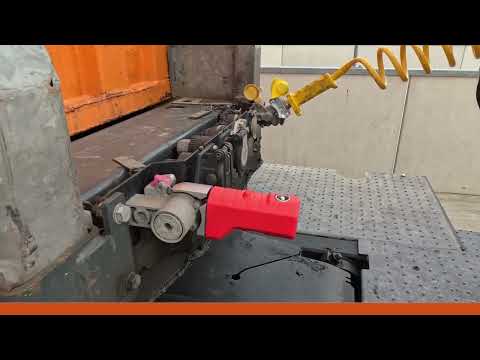

4. Rukojeť Salvo řidič umístí na konektor přívodu vzduchu jako pojistku proti opětovnému připojení. Jakmile rukojeť zapadne, je možné otočit klíčem a vyjmout ho ze zámku.

5. Řidič vloží klíč do ovládacího boxu u vrat doku, tím je uvolní – bez klíče v zámku boxu není možné vrata otevřít.

6. V tuto chvíli může proběhnout nakládka nebo vykládka. Dokud jsou vrata otevřená, je klíč v ovládacím boxu zajištěn a nejde vyjmout.

7. Po ukončení nakládky/vykládky a uzavření vrat doku dojde k uvolnění klíče v boxu a je možné znovu připojit vzduchový přívod.

Ve zkratce: Po odpojení přívodu vzduchu k brzdám návěsu je znemožněn jeho pohyb v místě nakládky/vykládky. Klíč je po dobu nakládky/vykládky uložen tak, aby s ním nešlo zámek brzd odemknout. Konektor přívodu vzduchu se znova uvolní až po ukončení nakládky/vykládky.

BEZPEČNOSTNÍ INFORMACE

Správná instalace a školení obsluhy jsou zásadní pro efektivní fungování antikolizních systémů.

OBSAH BALENÍ

• Salvo LED semafor vnější, 24V
• Salvo set pro manuální vrata, řetěz
• Salvo ovládací box - SCP
• Salvo zdroj s vnitřním semaforem ( POZOR fotografie je pouze ilustrační) zelená kontrolka - Beacon
• Salvo SGL bezpečnostní rukojeť

Salvo SGL bezpečnostní rukojeť

• Rukojeť Salvo zamezuje opětovnému připojení vzduchové brzdy návěsu a tím ho znehybní.

Salvo ovládací box

• Ovládací box je hlavním rozhraním ovládacích prvků doku. Skládá se z nástěného boxu se snadno ovladatelným klíčovím spínačem zámku, který umožňuje ovládání doku. Na panelu je také světelný indikátor, který jasně ukazuje stav provozu

Salvo zdroj s vnitřním semaforem

• Napájecí zdroj a indikátor stavu je namontován na vnitřní straně vrat a poskytuje upozornění, že návěs byl zabržděn a je možné bezpečně otevřít dveře rampy. Indikuje možnost zahájit nakkládku/vykládku.

Salvo LED semafor vnější, 24V

• Venkovní semafor se používá tam, kde je potřeba větší červené a zelené světlo pro komunikaci s řidiči, aby se nerozjížděli, dokud nesvítí zelené světlo. Světla jsou ideálně umístěna na dobe viditelném místě.
